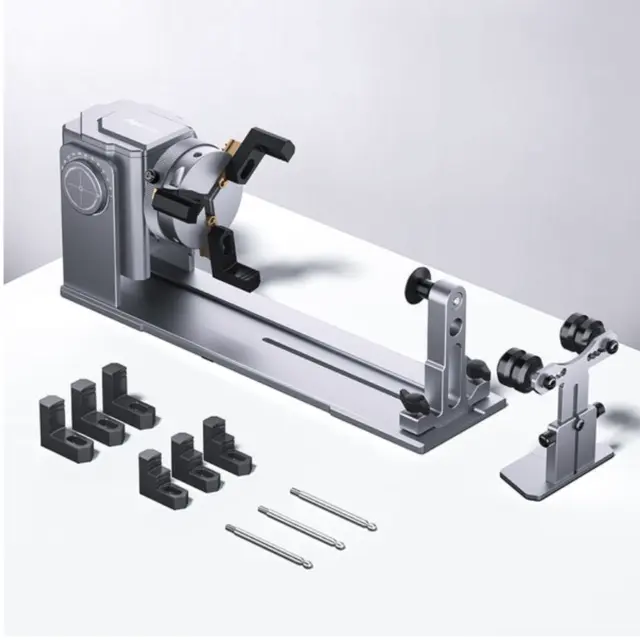

AlgoLaser Roterende Chuck Y-akse roterende chuck

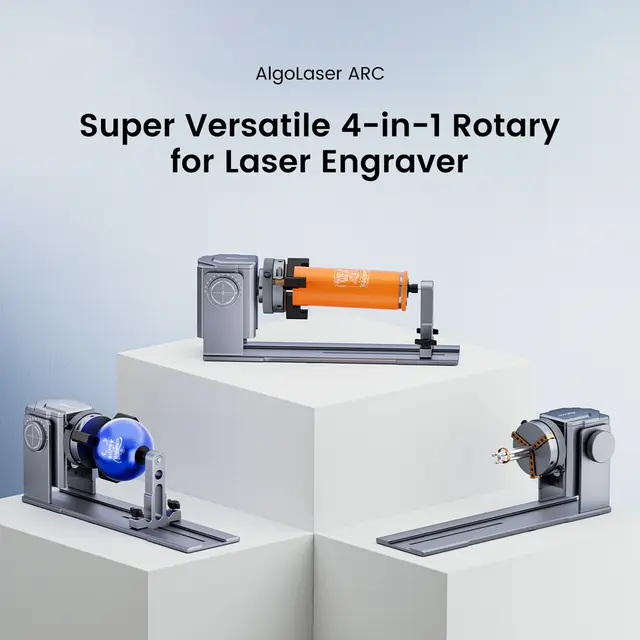

AlgoLaser Roterende Chuck er en Y-akse roterende chuck for lasergravering av objekter som må roteres under arbeid. ARC er en 4-i-1 roterende enhet for gravering av runde og formede emner, med støtte for rulle-, ring-, chuck- og sfærisk rotasjon.
Bruksområde
AlgoLaser Roterende Chuck brukes til lasergravering der emnet roteres langs Y-aksen. Den egner seg for sylindriske, sfæriske, ringformede og koniske objekter i ulike størrelser.
Viktige egenskaper
- 4-i-1 roterende enhet for lasergravering

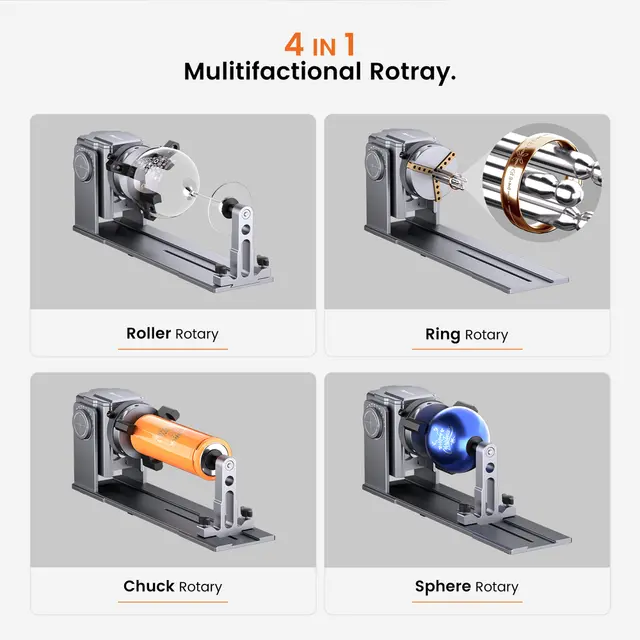

- Støtter rulle-, ring-, chuck- og sfærisk rotasjon

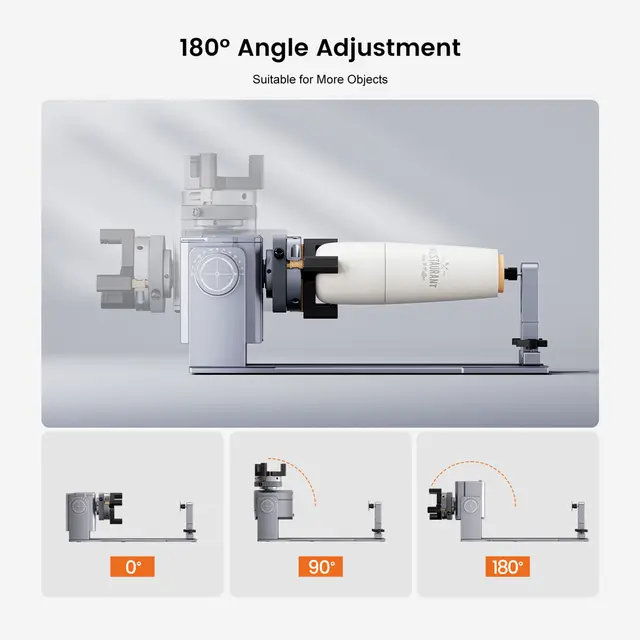

- Justerbar elevasjonsvinkel fra 0–180°

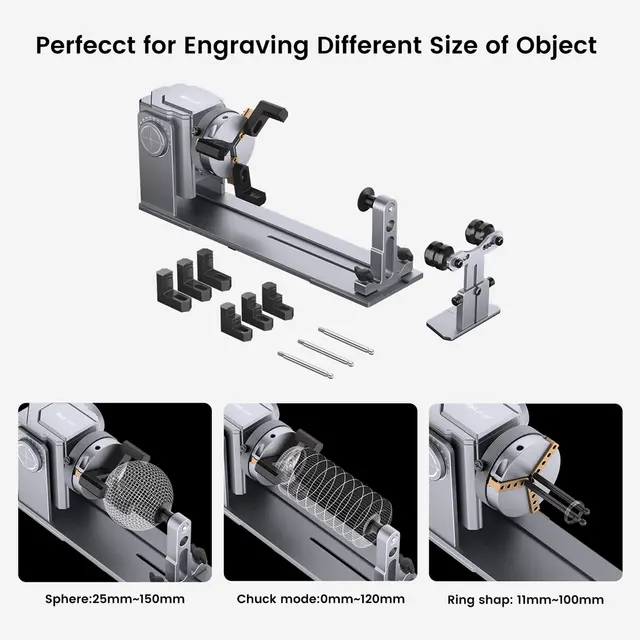

- Egnet for sylindriske objekter fra 1–120 mm
- Egnet for sfæriske objekter fra 25–150 mm
- Egnet for ringformede objekter fra 11–100 mm
Fordeler
- Gjør det mulig å gravere objekter som må roteres under arbeidet
- Gir fleksibel bruk på flere objekttyper og former
- Justerbar elevasjonsvinkel gjør det enklere å tilpasse enheten til emnet
- Flere medfølgende bakker og tilkoblingskabler gir bredere bruksmuligheter
Fremgangsmåte
- Ved bruk sammen med AlgoOS velges Settings–Machine–Working Mode–ARC.
- Legg inn relevante parametere for objektet.

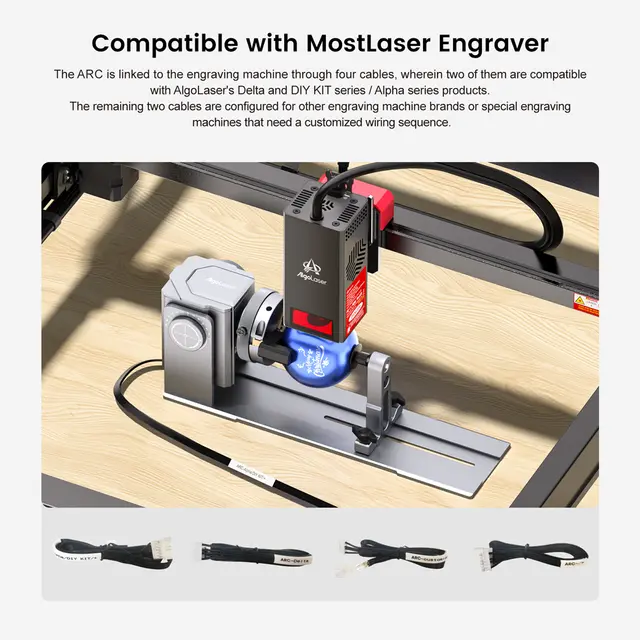

- Koble til kablene i henhold til instruksjonene.
- Plasser enheten korrekt og start graveringen.
- For andre maskiner følges veiledningen, og nødvendig kode tilpasses.
Tekniske spesifikasjoner
| Type | Y-akse roterende chuck |
| Modell | ARC |
| Funksjon | 4-i-1 roterende enhet |
| Rotasjonstyper | Rulle-, ring-, chuck- og sfærisk rotasjon |
| Justerbar elevasjonsvinkel | 0–180° |
| Materiale | Metall og plast |
| Sylindriske objekter | 1–120 mm |
| Sfæriske objekter | 25–150 mm |
| Ringformede objekter | 11–100 mm |

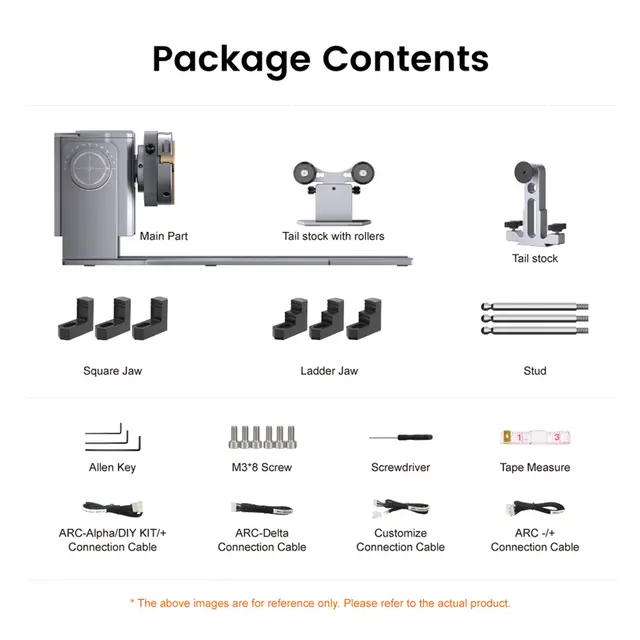

Medfølger
- Roterende chuck hovedenhet
- Bakdokk
- Bakdokk med ruller
- Firkantbakker
- Trinnbakker
- Gjengestenger
- Unbrakonøkkel
- M3*8 skruer
- Skrutrekker
- Målebånd
- ARC-Alpha/DIY Kit+ tilkoblingskabel
- ARC-Delta tilkoblingskabel
- Tilpasset tilkoblingskabel
- ARC+/- tilkoblingskabel
Merk
Før gravering må overflaten holdes i vater, bakkene låses korrekt, og det anbefales å bruke en testbit for å kontrollere innstillinger før arbeid på selve emnet.
