STRATOS XL dreiebenk

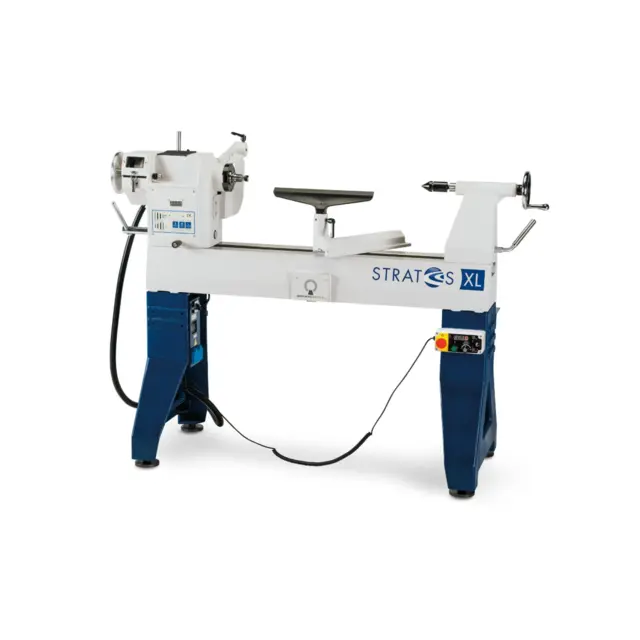

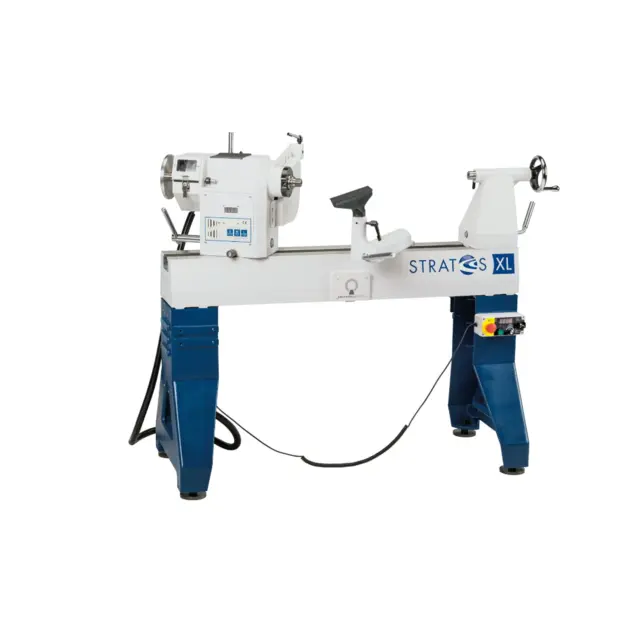

STRATOS XL dreiebenk er en kraftig, gulvstående dreiebenk fra DRECHSELMEISTER for variert tredreiing. Maskinen har tung konstruksjon i grått støpejern, frekvensstyrt hastighetsregulering med tre remtrinn og roterbart og glidende spindelhode. Den reviderte versjonen er utstyrt med bevegelig magnetisk bryterenhet med ekstra hastighetsvisning og varsellys ved reversdrift.
Bruksområde
STRATOS XL dreiebenk er egnet for tredreiing der det kreves høy stabilitet, fleksible arbeidsoppsett og kontrollert gange. Maskinen kan brukes til store og tunge emner, langved, skriveredskaper og miniatyrarbeid. Med valgfri ekstra vange kan dreiebenken også settes opp for store dreieprosjekter med dreiediameter opptil 1.000 mm når vangene monteres som ekstern dreieanordning.
Viktige egenskaper
- Tung støpt konstruksjon i grått støpejern i vanger, spindelhode, bakdokk, understell og verktøystøttebase.

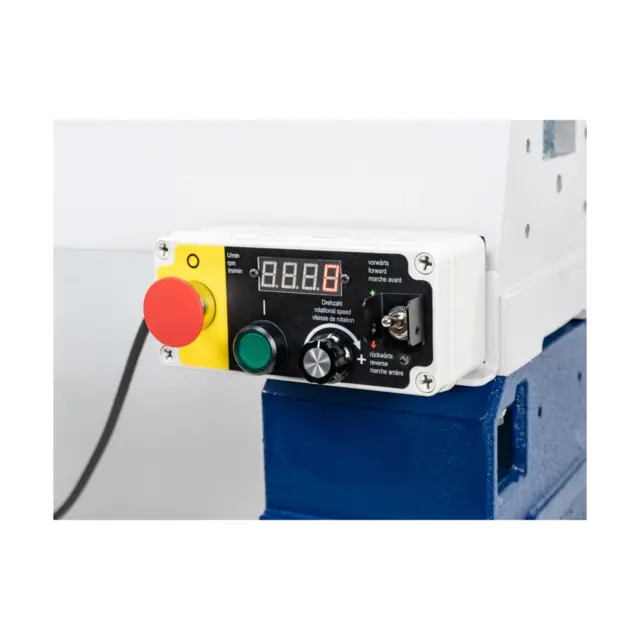

- Bevegelig magnetisk bryterenhet med ekstra digital hastighetsvisning, opplyst startknapp og gult varsellys ved reversdrift.
- Trinnløs hastighetsregulering via frekvensstyring med tre remtrinn.

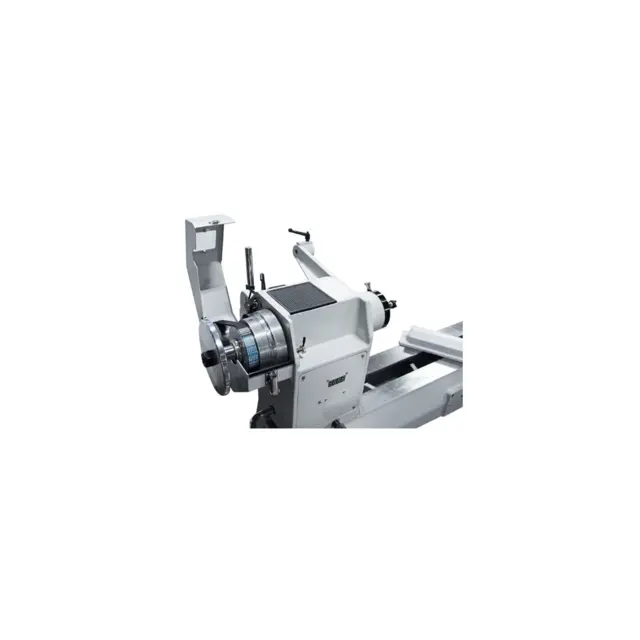

- Roterbart og glidende spindelhode med 0-graders stopp for nøyaktig reposisjonering.

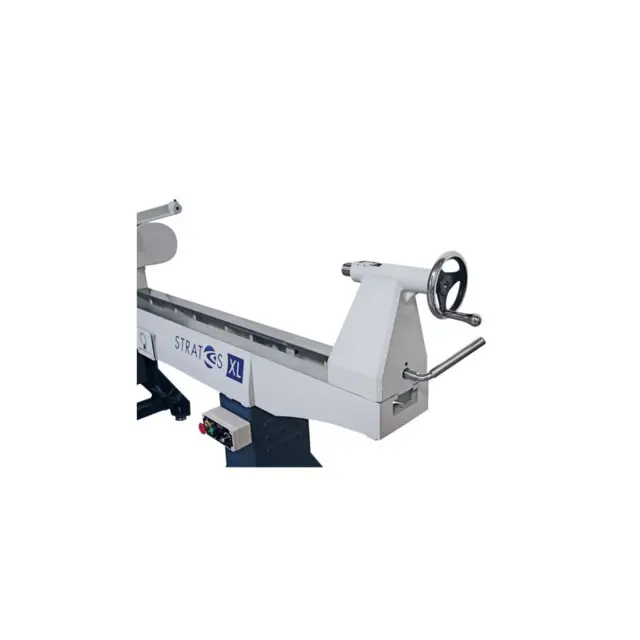

- Bakdokkpinol med 150 mm vandring, trapesgjenger og hurtigskiftesystem for ER25-borepinol.
- Sju monteringsposisjoner for valgfri ekstra vange 500 mm.
Fordeler
- Gir fleksible arbeidsoppsett i verkstedet med flere monteringsposisjoner for valgfri ekstra vange.
- Muliggjør både dreiing av store emner og presist detaljarbeid på samme maskin.
- Forenkler kontroll av hastighet ved at spindelturtallet kan avleses både på spindelhodet og på bryterenheten.
- Gir tilpasset bremsing via totrinns bremsebryter med sakte og standard innstilling.
Tekniske spesifikasjoner
| Modell | STRATOSXL |
| Senterhøyde | 280 mm |
| Dreiediameter over vange | 550 mm |
| Dreiediameter med ekstern dreieanordning | 1.000 mm |
| Avstand mellom sentrer | ca. 780 mm, utvidbar |
| Spindeltilkobling | M33 x 3,5 med ASR (Euro) låsesystem |
| Spindelkon | MK2 |
| Bakdokk kon | MK2 |
| Hastighetsområder | 60–1.200 / 100–2.200 / 150–3.700 o/min |
| Pinolvandring bakdokk | 150 mm med skala |
| Bakdokkpinol | Trapesgjenger og hurtigskiftesystem for ER25-borepinol |
| Motor | 3 HK |
| Vekt | ca. 320 kg |
Medfølger
- Vanger, sokkel, spindelhode og bakdokk i grått støpejern
- Firepunkts medbringer MK2
- Senterpunch MK2
- Trinnløs hastighetsregulering via frekvensstyring og tre remtrinn
- 24-trinns indeksering av spindel
- Verktøystøtte øvre del 400 mm med stamme 30 mm
- Planskive 150 mm
- Forberedt for valgfri ekstra vange som vangeforlengelse eller ekstern dreieanordning
- Roterbart og glidende spindelhode
- Motor med forover- og reversdrift
- Monteringsholder med hull for tilbehør
- Holder for betjeningsverktøy
- Bevegelig magnetisk bryterenhet
- Håndhjul i stål
- To 230 V-uttak på frekvensomformerhuset
Tilleggsutstyr
Valgfri ekstra vange 500 mm kan brukes både som vangeforlengelse og som ekstern dreieanordning, og kan monteres i sju posisjoner. Dreiebenken er forberedt for valgfri ER25-borepinol.
Merk
Spindelen er utstyrt med ASR (Euro) låsesystem. Ved bruk av kompatibelt tilbehør og separat tilgjengelig klemring kan chuck og planskive mekanisk sikres på spindelen for å redusere risikoen for at tilbehør løsner ved bremsing eller reversdrift.
