Adapter til dreiechuck 1" x 8tpi/ M33

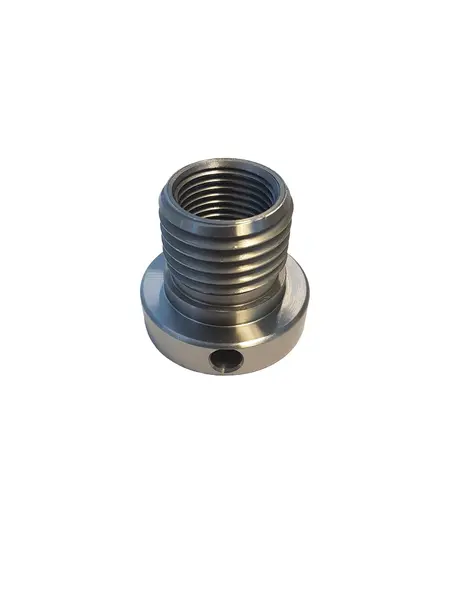

Adapter til dreiechuck 1" x 8tpi/ M33 er en gjengeadapter for tredreiebenker som gjør det mulig å montere en chuck eller planskive med M33 x 3.5 mm gjenge på en dreiebenk med 1" x 8 TPI spindelgjenge.
Bruksområde
Adapteren monteres på hovedokkspindelen på dreiebenken og fungerer som overgang mellom spindelens gjenge og chuckens innvendige gjenge. Den er beregnet for tredreiebenker med 1" x 8 TPI spindelgjenge og chucker eller planskiver med M33 x 3.5 mm innvendig gjenge.
Viktige egenskaper
- Innvendig gjenge: 1" x 8 TPI for montering på dreiebenkens hovedokkspindel.
- Utvendig gjenge: M33 x 3.5 mm for montering av chuck eller planskive.
- Kompakt utførelse med en totallengde på 32 mm.
- To hull med diameter 8 mm for bruk av utslagstang ved tilstramming og demontering.
- Passer til Charnwood Nexus3, Viper3 og Viper5 samt andre chucker med M33 x 3.5 mm gjenge.
Fordeler
- Gjør det mulig å bruke eksisterende chucker og planskiver med M33 x 3.5 mm gjenge på dreiebenker med 1" x 8 TPI spindelgjenge, uten å bytte chuck.
- Hullene for utslagstang gir et praktisk gripepunkt når adapteren skal strammes eller løsnes.
Tekniske spesifikasjoner
| Type | Gjengeadapter for dreiebenk |
| Innvendig gjenge | 1" x 8 TPI |
| Utvendig gjenge | M33 x 3.5 mm |
| Totallengde | 32 mm |
| Lengde, utvendig gjenge | 22 mm |
| Lengde, innvendig gjenge | 25 mm |
| Sentreringsansats (register) | 7 mm |
| Minimum lengde på spindelgjenge | 30 mm |
| Hull for utslagstang | 2 stk. Ø8 mm |
Kompatibilitet
Adapteren passer til tredreiebenker med 1" x 8 TPI spindelgjenge, blant annet følgende modeller:
- Axminster: AWSL, AWVSL, AWVSL900, AWVSL1000, M900, M950, M1000, M330, M600, Perform CCL og Perform CCBL.
- Charnwood: W815, W824 og W860.
- Clarke: CWL20RV.
- Delta: 46-700, 46-451, 46-250, 46-255 og Midi.
- Dominion: DTS General.
- Fox: F46-717A og F46-251.
- General: 160.
- Grizzly: G5979.
- Jet: JWL 1220, JWL 1220VS, JWL 1014VSI, JWL 1236, JWL 1014I og JWL 1442.
- Lumberjack: VSL305 og WL305.
- Oneway: 1224 og 1018.
- Poolewood: PW16-40, 500, PW15-90 og Euro.
- Scheppach: DMS900, DMS1100 og DMT450.
- Teknatool: 1200.
- Turncrafter Pro.
- Wadkin: SBXL.
- Warco: Mini 4026.
- Woodfast: 280.
På chuck-siden passer adapteren til Charnwood Nexus3, Viper3 og Viper5 samt chucker og planskiver fra andre produsenter med M33 x 3.5 mm innvendig gjenge.
Merk
Dreiebenkens spindel må ha 1" x 8 TPI gjenge med en gjengelengde på minst 30 mm. Kontroller gjengedimensjonene på både dreiebenk og chuck før bestilling.
